광대역 전방향 모노폴 안테나는, 일정 직경을 가지는 원형 접지 플레이트, 상기 원형 접지 플레이트의 중심에 대한 방사형 위치에 형성된 제1 내측 원호 슬롯과 상기 제1 내측 원호 슬롯의 외측에 이격 형성된 제2 외측 원호 슬롯을 가지며 각 슬롯이 일정 간격의 원호상 구멍으로 이루어지는 슬롯부, 상기 원형 접지 플레이트의 상방에 수직 배치되고 하부에 끼움맞춤 절결부를 가지는 십자형 방사 소자, 상기 십자형 방사 소자의 하부와 전기적으로 연결되는 급전 커넥터, 및 상기 원형 접지 플레이트와 상기 십자형 방사 소자를 둘러싸는 보호 커버를 포함하고, 상기 십자형 방사 소자는 서로 직교하는 가로 방사 소자와 세로 방사 소자를 상호 끼워 조립한 제1 및 제2 연결 부재로 이루어지며, 상기 급전 커넥터는 상기 제2 연결 부재의 하방에 접속되고, 상기 원형 접지 플레이트는 중심부와 상기 제1 내측 원호 슬롯 사이의 제1 접지부, 상기 제1 내측 원호 슬롯과 상기 제2 외측 원호 슬롯 사이의 제2 접지부, 및 상기 제2 외측 원호 슬롯과 외측 둘레 사이의 제3 접지부를 가지는 광대역 전방향 모노폴 안테나

이하, 첨부도면을 참조하여 광대역 전방향 모노폴 안테나(100)의 실시예를 설명한다. 이하의 설명에서는 원형 접지 플레이트(10)의 중심부(15)를 기준점으로 하고, 원형 접지 플레이트(10)의 중심부(15)에서 외측 둘레를 향하는 방향을 반경 방향, 원형 접지 플레이트(10)의 상부면에 수직한 방향을 상하 방향으로 정의한다. 또한, 급전 커넥터(40)로부터 십자형 방사 소자(20)로 전달되는 전류 경로를 급전 경로로, 십자형 방사 소자(20)와 원형 접지 플레이트(10) 사이에서 형성되는 전자기 결합 경로를 방사 경로로 정의한다. 측정 또는 성능 평가는 안테나 본체인 광대역 전방향 모노폴 안테나(100)와 외부의 측정 장비를 구분한 상태에서 수행되며, 최대 이득 방향 각도는 방사 패턴 측정 대상 공간에서 얻어지는 출력값으로 취급된다.
(중략)

제1항에 있어서, 상기 슬롯부의 상기 원호상 구멍은 금속화된 관통 구멍으로 형성되어 고주파 대역에서의 전기적 연속성을 유지하는 것을 특징으로 하는 광대역 전방향 모노폴 안테나

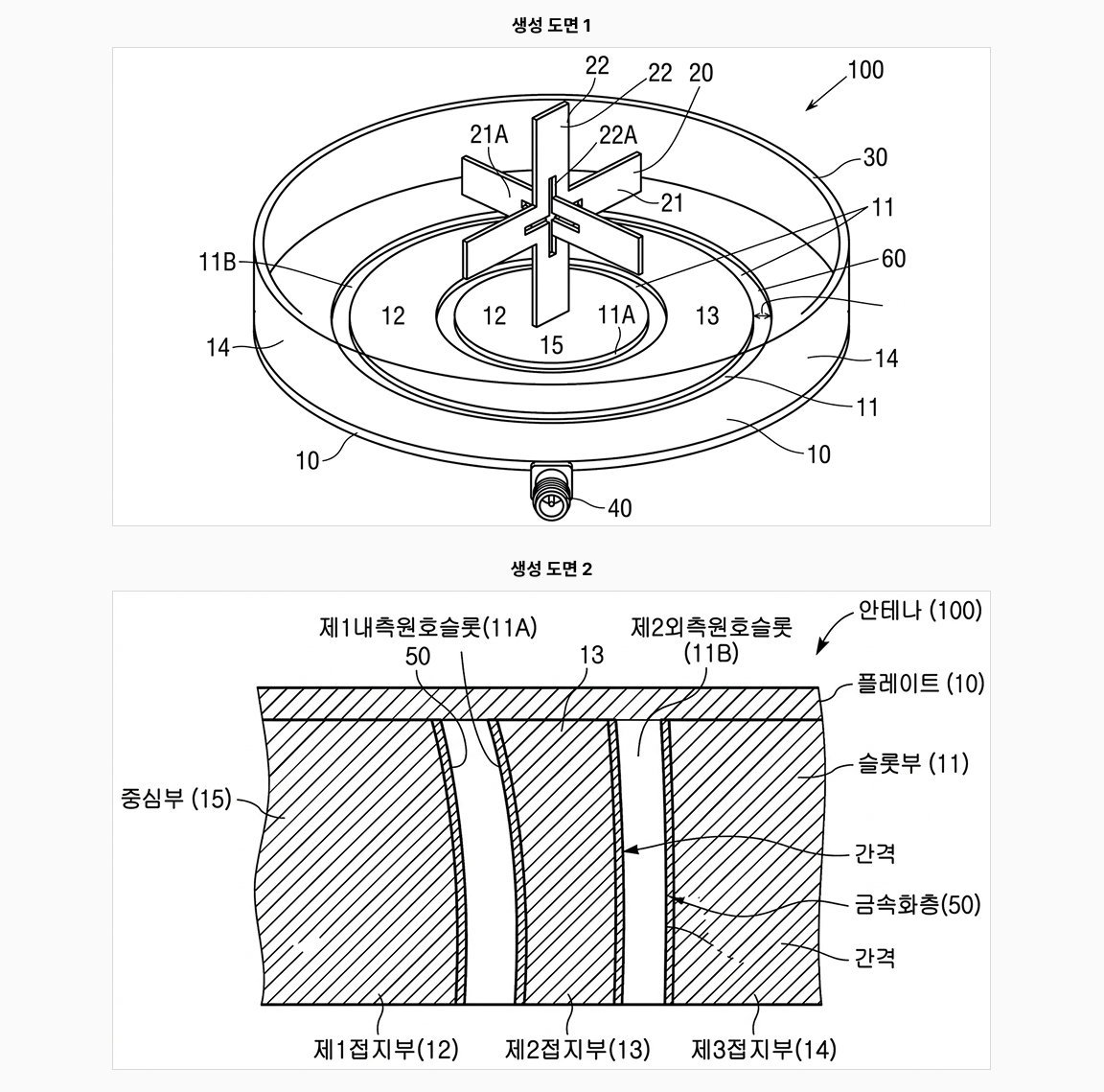

도 2를 참조하면, 내측 원호상 구멍(11A-1) 및 외측 원호상 구멍(11B-1)은 원형 접지 플레이트(10)의 두께 방향으로 관통 형성될 수 있고, 선택적으로 금속화층(50)을 갖는 금속화된 관통 구멍으로 형성될 수 있다. 이 경우 금속화층(50)은 각 구멍의 내벽 또는 둘레에 형성되어 원형 접지 플레이트(10)와 전기적으로 연속된다. 이에 따라 고주파 대역에서 슬롯부(11) 주변의 전기적 연속성이 유지되도록 할 수 있다. 대표적으로 각 구멍의 직경은 0.3 mm 내지 3 mm, 구멍 간 피치는 0.5 mm 내지 5 mm로 설정될 수 있으며, 이러한 수치는 사용 주파수 대역 및 제조 공정에 따라 변경될 수 있다.
